霸州市牤牛河綜合治理工程1#、3#、4#景觀橋1#景觀橋
發布者:admin
時間:2019-06-07
來源:建工科技

工程名稱:霸州市牤牛河綜合治理工程1#、3#、4#景觀橋1#景觀橋

地址:霸州市牤牛河津霸鐵路北

建設規模:1#橋主橋長90m、3#橋主橋長76m、4#橋主橋長69m

開工時間:2019.04.25


工程概況如下:

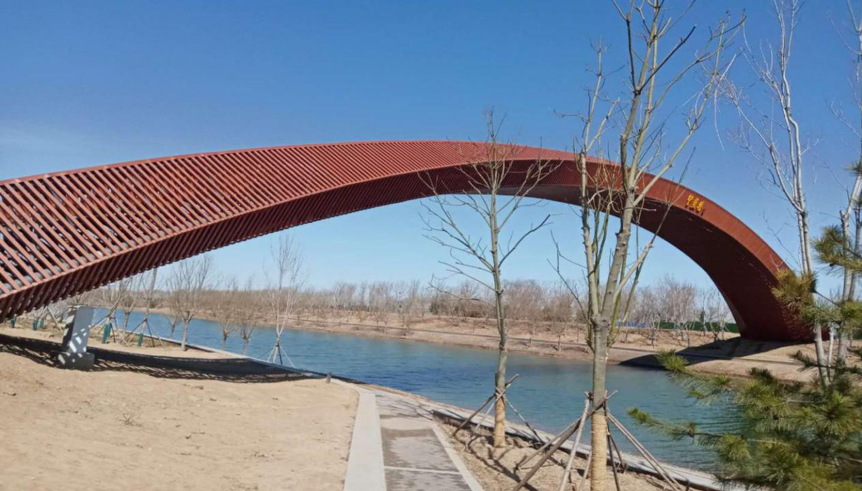

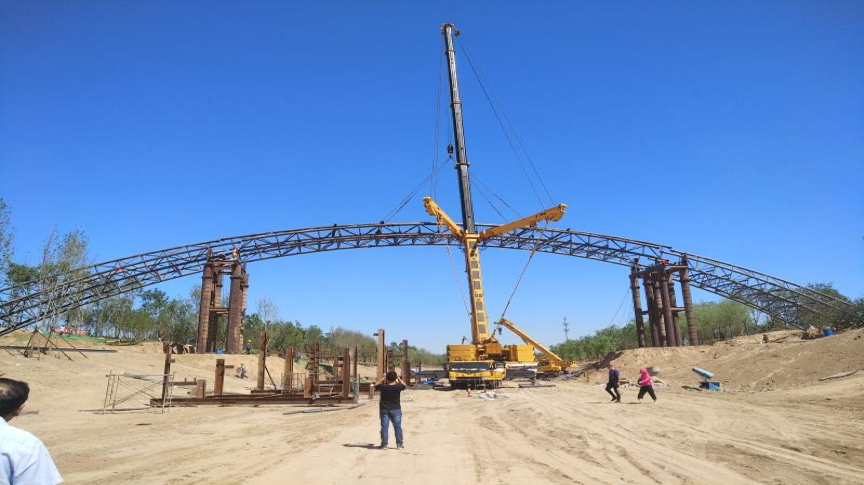

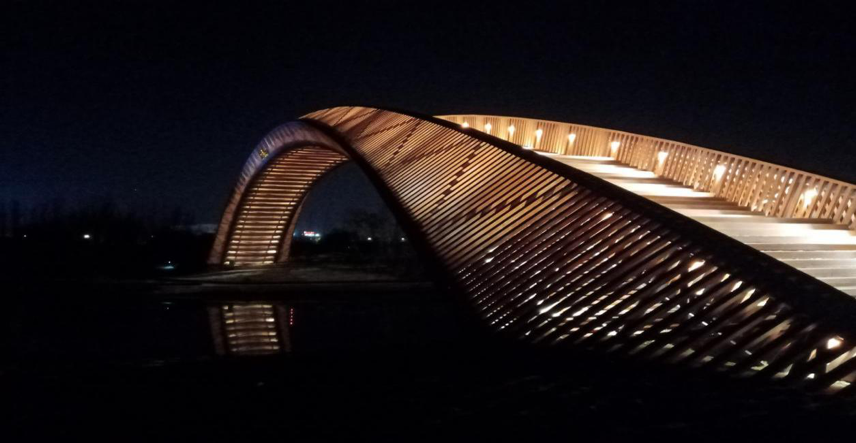

牤牛河綜合治理工程一期A段1#景觀橋工程采用管桁架結構體系,本橋梁主橋長90m,鋼結構主體總重約96.2噸。本工程6*Φ273主管承載整個橋身的重量,每根主管的曲面和角度都自成體系,與次弦桿相連,位于r=60000mm的豎曲線上,曲率為60000R。兩側主桁架再與支撐梁相連接,形成整體鋼結構橋身。

不但整體橋身為變徑形式,每組主桁架的三根主管的相對位置也在相對轉變。由橋基的:高4063mm*寬10353mm,變至橋中心的: 高2074mm*寬6700mm。






3#觀景橋

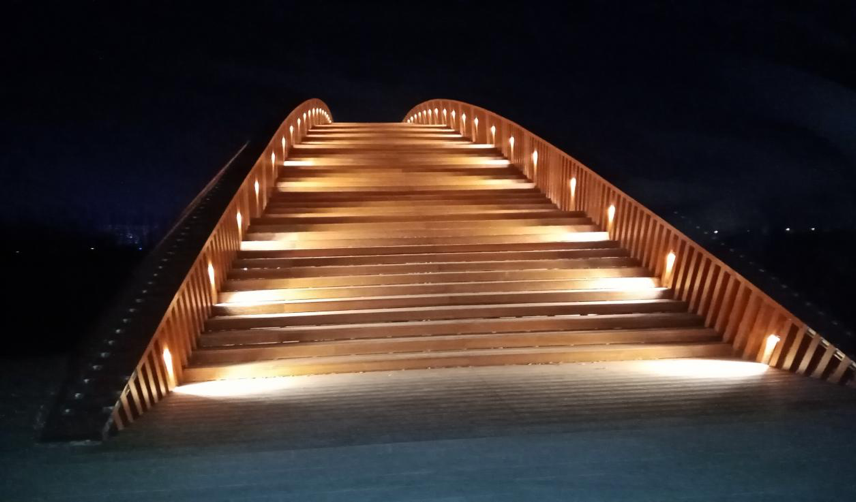

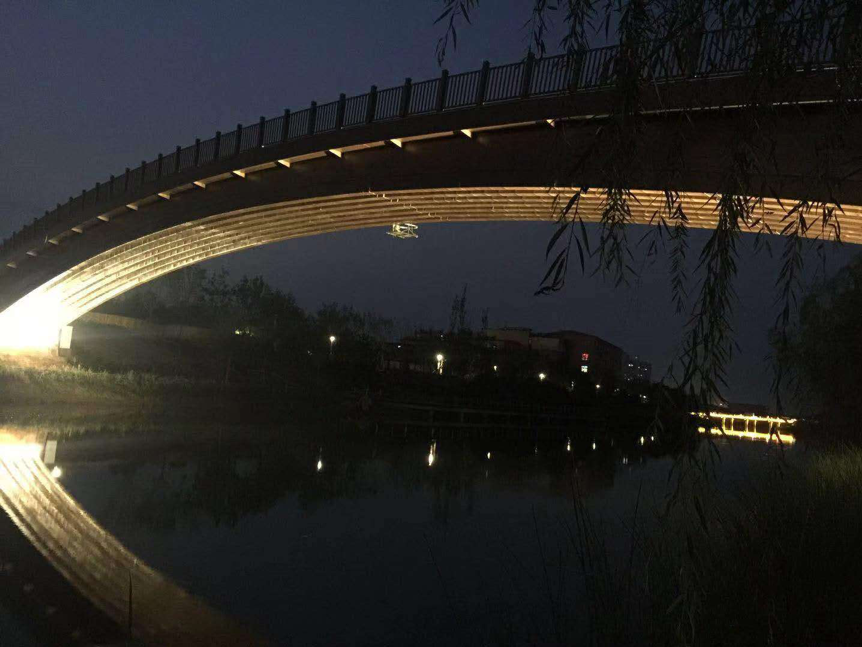

本橋梁主橋長76m,鋼結構主體總重約201噸,主梁寬度為5.5m凈寬5m,主拱拱軸線為圓曲線,圓曲線半徑為108.23m,主拱跨徑 L=62m,失高f=4.535m,矢跨比為1/13.671;上下緣均為圓曲線,上緣圓曲線半徑為127m,下緣圓曲線半徑為94m。主拱梁底設置裝飾肋,裝飾肋間距為6.6m。橋面鋪裝厚度為1.8cm 防腐木。





4#觀景橋

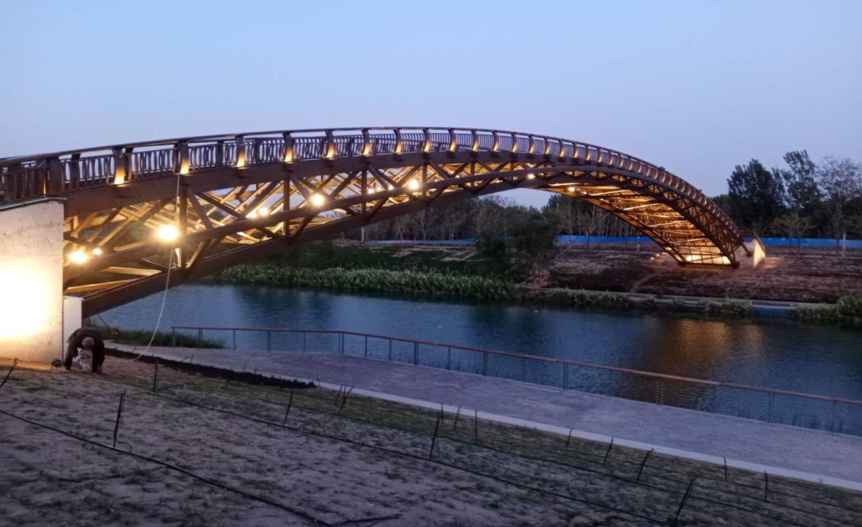

本橋梁橋長 69m,鋼結構主體總重約113噸,橋?qū)挒?.5m,凈寬5m,橋梁總面積為472.725㎡。橋兩側各有人行欄桿。桁架式組合拱為雙榀,其中拱肋1截面形式采用矩形,尺寸為600×250mm;拱肋2截面形式采用矩形,尺寸為 300×180mm;拱肋3截面形式采用矩形,尺寸為 450×250mm;拱肋 1 和拱肋 3 用豎桿和斜桿連接,拱肋2和拱肋1、3 用斜撐連接。橫橋向采用上橫梁、下橫梁連接。欄桿采用鋼結構人行欄桿,橋面鋪裝厚度為1.8cm 防腐木。橋臺外貼石材選用人造文化石。


圖片 27.png
